Metodik flygbildsinventering av Havsstrand

Senast ändrad: 15 maj 2024
Flygbild havsstrand startbild

Inventeringarna består av två steg. Det första steget är en flygbildsinventering och det andra steget är en fältinventering.

Syftet med flygbildsinventeringen

I flygbildsinventeringen potentiella registreras potentiella naturtyper i provytorna utifrån ett klassificeringsschema. Resultatet kombineras till urvalsklasser som används för att slumpmässigt välja ut de provytor som ska fältbesökas. Flygbildsinventeringen görs gemensamt för gräsmarks- och lövskogsinventeringarna, så att flygbildsinventerarna bara behöver titta på varje provyta en gång.

Flygbilder i nära infrarött

I högupplösta flygbilder i 3D och i nära infrarött, följs naturens topografi i de högupplösta flygbilderna och reflektionsskillnaderna mellan olika typer av och vegetation och dess hälsostatus är störst inom det infraröda våglängdsområdet.

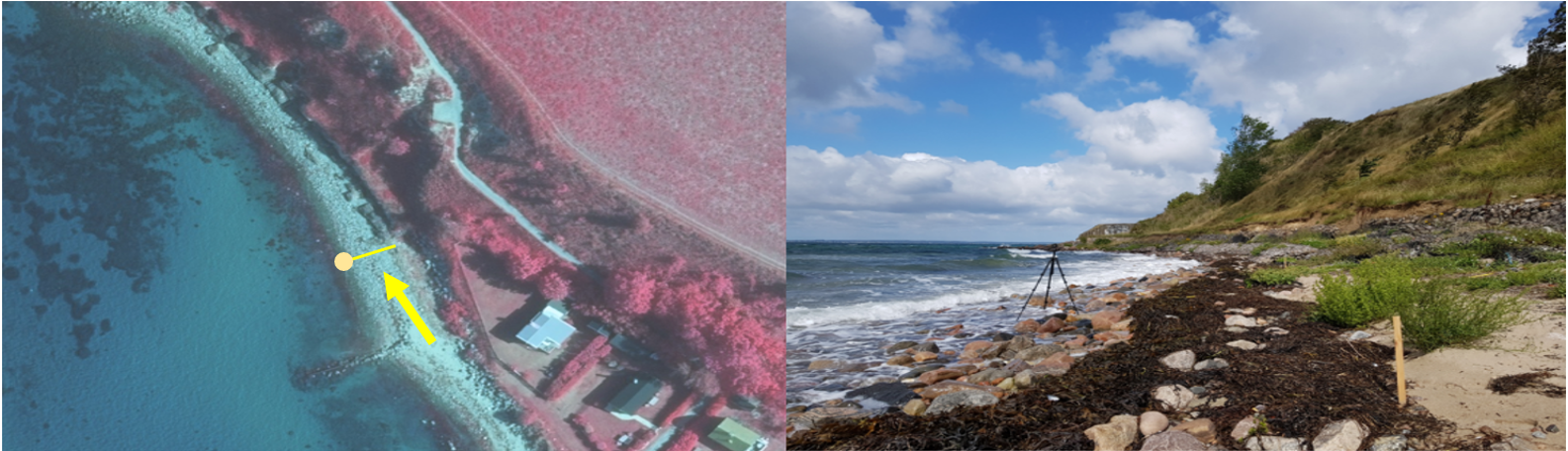

Bild 1. En inventeringspunkt på norra Gotland, den vänstra bilden visar en stenig och sandig strand med en brinkliknande struktur av vittringsjord, en så kallad mjuk klippa. Fotot till höger visar samma punkt från fältinventeringen.

Uteslutning av trakter

För havsstränder finns inte färdiga provytor, såsom cirkelytorna i gräsmarker och lövskogar, utan ett digitalt linjeskikt i ett hexagonmönster läggs ovanpå flygbilderna, och där medelvattenlinjen av en havsstrand korsar dessa linjer, sätts en punkt som ges en naturtyp och ett antal variabler. En transektlinje dras i 90 graders vinkel upp till strandens högsta del (supralittoralen), och ett antal mätningar sker utmed transekten. Ett antal eftersökta habitat beskrivs och mäts, exempelvis strandängar, dyner och havsklippa. Till skillnad från de fasta cirkelprovytorna i andra inventeringar, sätts ingen punkt alls på de havsstränder som inte består av de eftersökta naturtyperna.



Variabel

Bedömningsområde

Kusttyp

Punkt och transekt (10m bredd), 5 klasser

Trädskikt/trädskiktstyp

På ön/skäret, 3 klasser trädskikt, 3 klasser trädskiktstyp

Strandtyp

5+5 m parallellt med strandlinje, 5 klasser

Vasslängd

Hela vassbältet som träffas av transekt-mittlinje mäts

Grund ler och sandbotten

Inom transektområdet (10m bredd) förlängning ut mot havet

Saltbrännor

Inom transektområdet (10m bredd)

Lagun

När punkt/transekt faller på lagunens strand (inre strand)

Driftvall

När transekt-mittlinjen träffar

Markanvändning på stranden

Inom transektområdet (10m bredd)

Markanvändning ovan strand

Inom 0,1 ha ovan strandtransekt slut

Dyner och Trädklädd dyn

I transektområdets (10m bredd) förlängning ovan strand/extralitoralt

Landhöjningsskog

Inom transektområdet (10m bredd) och dess förlängning ovan stranden/extralitoralt

Havsklippor

Inom transektområdet (10m bredd) (undantagsvis förlängning ovan stranden/extralitoralt)

Sten och grusvall

I transektområdets (10m bredd) förlängning ovan strand/extralitoralt (ibland även på strand)

Strandäng

Inom transektområdet (10m bredd)

Exploatering

Exploatering som finns närmare strandpunkt/transekt än vad fastighetskarta och bryggregister visar

Flygbild havsstrand lagun

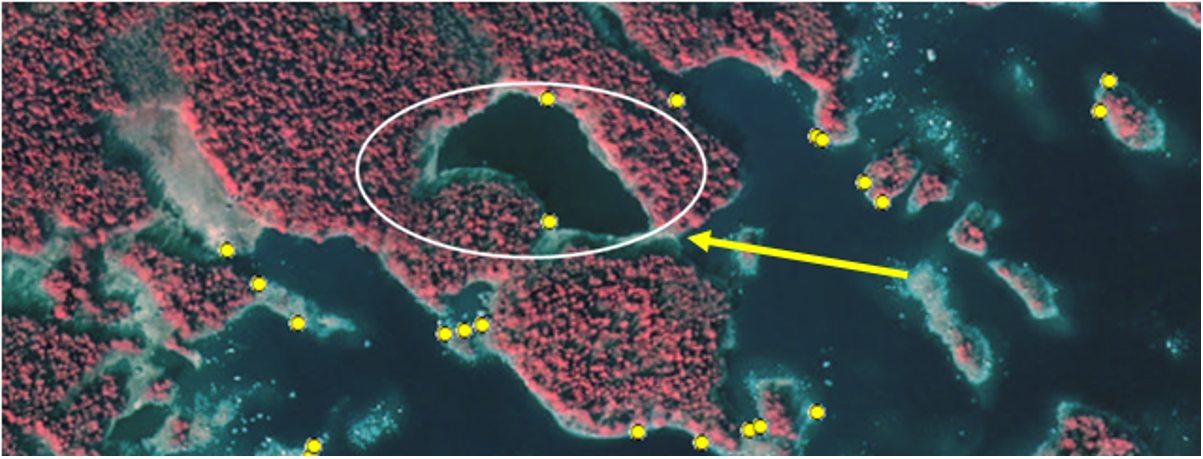

Bild 2. Exempel på en lagun på östkusten, i Mellansverige. Här har hexagonlinjerna vid två tillfällen korsat lagunens inre strand, varvid punkter och transekter registreras i databasen.



I en SQL-databas med alla klasser och variabler, inventeras alla trakter från stickproven, där vi använder både ett GIS-program och ett tolkningsprogram där bilderna kan studeras i 3D.  Kalibrering av personal sker före, och kontinuerligt under inventering. Efter att fältdata kommit in, sker en validering och ytterligare kalibrering i samband med att manualen justeras och definitioner kan göras tydligare för bägge inventeringarna.

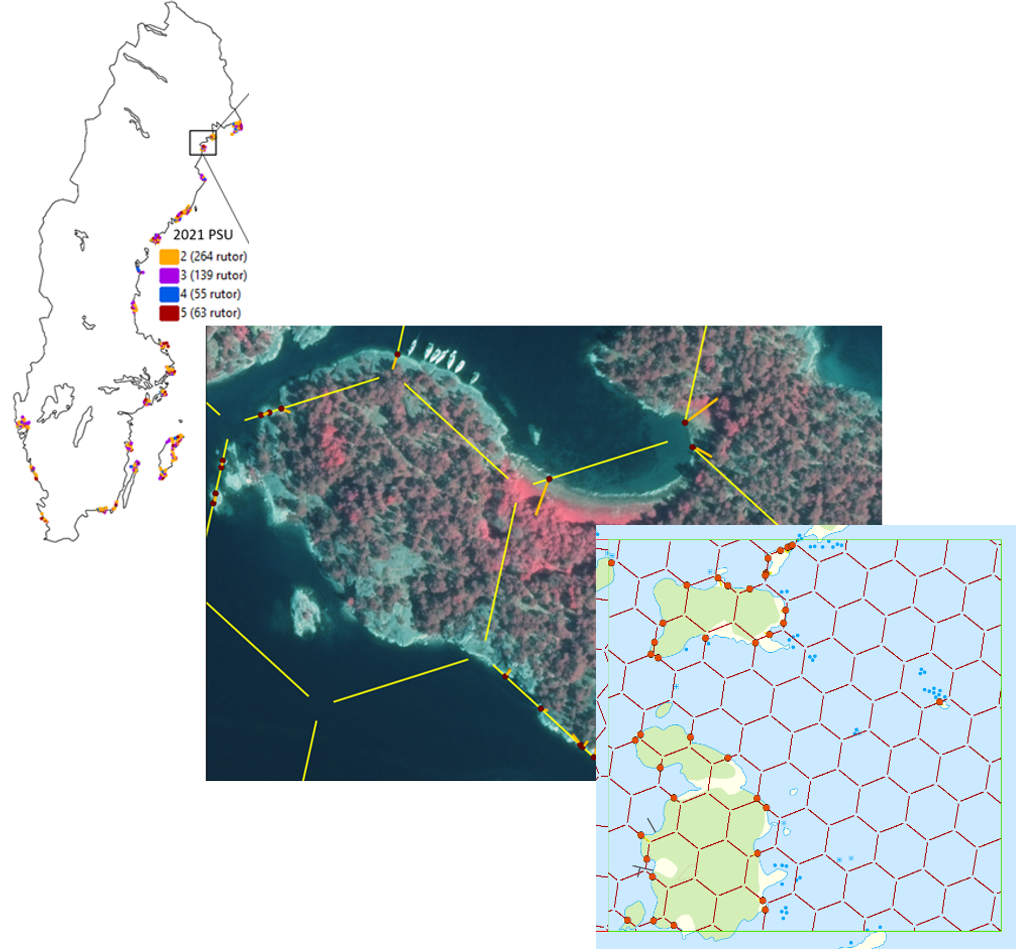

Bild 3. Utlägg av transekter. Där en strecken på sextanten korsar strandlinje läggs en transekt ut för att sedan tolkas och bedömmas vara ett potentialt habitat eller inte.

Datasamverkan för geografiska data

Utöver flygbilderna används en serie ortofoton från Lantmäteriet, där förhållanden kan ses bakåt, ända ner till 1950–60 talen. Det är inte samma datum över hela landet, men den serie som finns på varje plats ger en indikation på hur marken hävdats, när ett område beskogades eller höggs fritt m.m. Här finns också kartor och Lantmäteriet tillhandahåller dessutom riktigt gamla kartor, som Häradskartan.

Fakta:

Här kan du läsa mer om Flygbildsinventeringen av Havsstrand: (Forsman m.fl. 2022 – Manualen från hemsidan)
